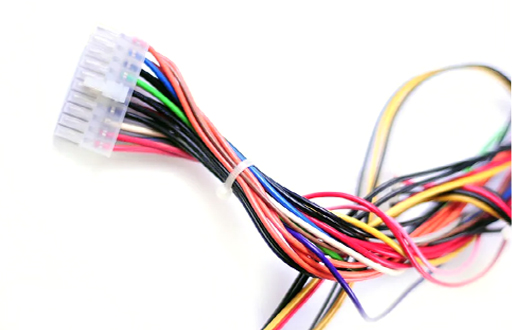

线束加工工艺升级：从选材到屏蔽技术的突破

选材方面

导线材料：优先选用高纯度铜材，像 5A 级无氧铜，导电率≥98%，镀锡处理可防氧化，降低电阻，提升电能传输效率。在对重量敏感的场合，可考虑铝导线或铝基合金导线，能实现轻量化，但需关注其连接可靠性。新能源汽车高压线束领域，铜合金导线凭借良好导电性与机械性能成为趋势 。

绝缘材料：依据使用环境和性能要求选择。PVC 耐磨抗油污；PE 可耐高温达 125℃ ；聚四氟乙烯（PTFE）抗腐蚀性能；硅胶绝缘材料适用于高温环境。在高要求的汽车线束中，为满足 ISO 26262 功能安全标准，对绝缘材料的电气性能、阻燃性等有更严格规范 。

接插件材料：黄铜端子通过镀金或镀镍防锈，PA66 护套耐冲击，三元乙丙橡胶密封圈实现防水（如 IP67 级 ）。这些材料保障接插件可靠连接、稳定传输信号和电力 。

屏蔽技术方面

屏蔽材料升级：从单一屏蔽材料向多层复合屏蔽发展，如内层镀铝聚酯膜（厚度 12μm） + 中层铜编织网（目数 120） + 外层导电涂料的 “三明治” 结构，大幅提升屏蔽效能，可达 120dB 。探索应用新型屏蔽材料，如导电聚合物、纳米涂层等，增强对高频电磁干扰的抑制能力 。

屏蔽结构设计创新：设置应力缓冲结构，如在屏蔽层与绝缘层间加 0.3mm 硅胶缓冲层，降低热应力；采用波浪形屏蔽网编织（波幅 1.2mm），允许 ±0.8mm 自由伸缩，减少因材料热膨胀失配导致的屏蔽性能下降 。连接器处进行补偿设计，像插针端部增加锥形弹性接触片（压缩量 0.5mm），使接触压力波动率≤5%；屏蔽壳体内置碟形弹簧，补偿 0.25mm 热变形量 。

屏蔽工艺改进：采用精密焊接技术，如激光微点焊（焊点间距 0.8mm），提升焊接强度至 300N/mm² ；运用超声波压接工艺，使屏蔽层接触电阻≤5mΩ，波动率＜1% 。严格控制屏蔽层处理过程，如操作人员佩戴护目镜，防止屏蔽丝飞溅；精准控制屏蔽丝打散与外翻，避免漏丝或刺破线皮 。

检测与监控强化：集成 TDR 时域反射仪（分辨率 1cm）在线阻抗监测，实时检测屏蔽连续性，定位精度 ±2mm ；采用 450kV 微焦点 CT（分辨率 5μm）进行 X 射线实时成像，捕捉屏蔽层＞10μm 的微裂纹 ；借助 ANSYS 等软件进行热力学仿真预测，预判关键节点温度梯度（误差＜3℃ ），优化屏蔽结构 。
